近紅外光單光子探測器模塊(型號:APD-M2), 是一款 InGaAs 小尺寸全功能集成單光子探測器模塊,工作波長為 1200 - 1650 nm通信波段,采用 1.25 GHz 門控方式工作(也可通過異步門控方式實現等效自由運行,但探測效率約為門控方式的 1/5),時間抖動小于 150 ps(半高寬),死時間小于 5 ns,飽和計數率高于 200 M/s。

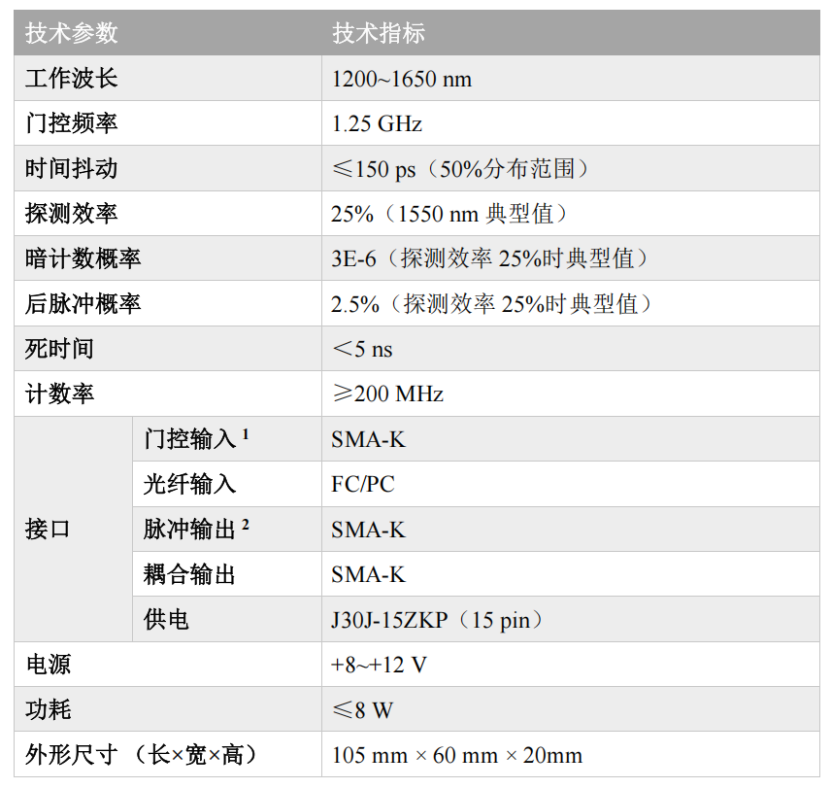

近紅外光單光子探測器模塊(型號:APD-M2), 是一款 InGaAs 小尺寸全功能集成單光子探測器模塊,主要特點如下:
工作波長: 1200 - 1650 nm
門控頻率:1.25 GHz
時間抖動:≤ 150 ps(半高寬)
死時間:< 5 ns
飽和計數率:> 200 M/s


1. 建議輸入功率為-5~+5dBm,頻率為 1.25 GHz ± 5 ppm;
2. 交流耦合 PECL 負脈沖,50 歐姆阻抗,Vpp 大于 350mV,脈沖寬度大于 1.3ns,建
議光子計數器采用下降沿觸發,觸發電平設置為-100mV;
3. 建議直接放到光學平臺上使用,或者進行簡單的風冷散熱。
電源選項
1. 可以使用線性直流電源(+8 ~ +12V)對 APD-M2 進行供電。
2. 可以使用附帶的電源線,外接含有 PD 協議(+9V)的充電器,對 APD-M2
進行供電。

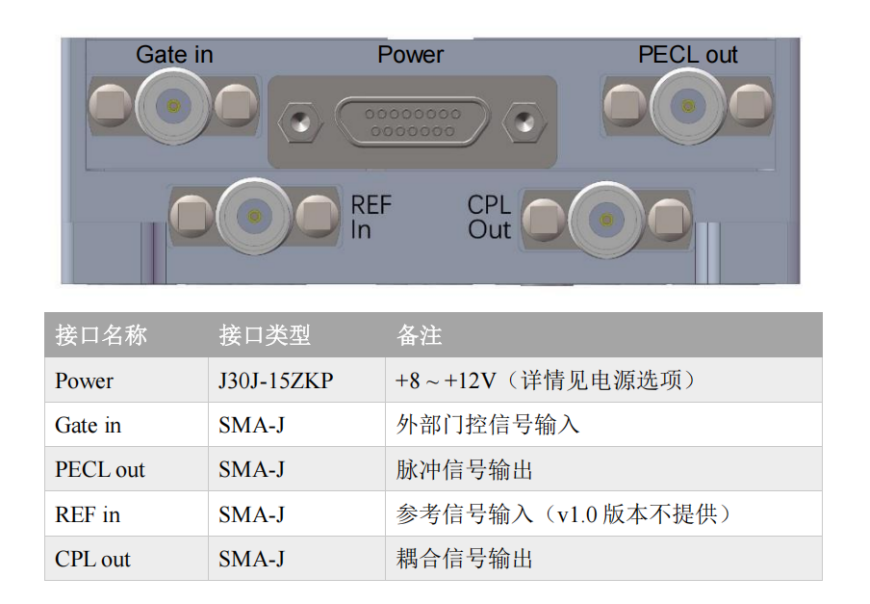

接口參數

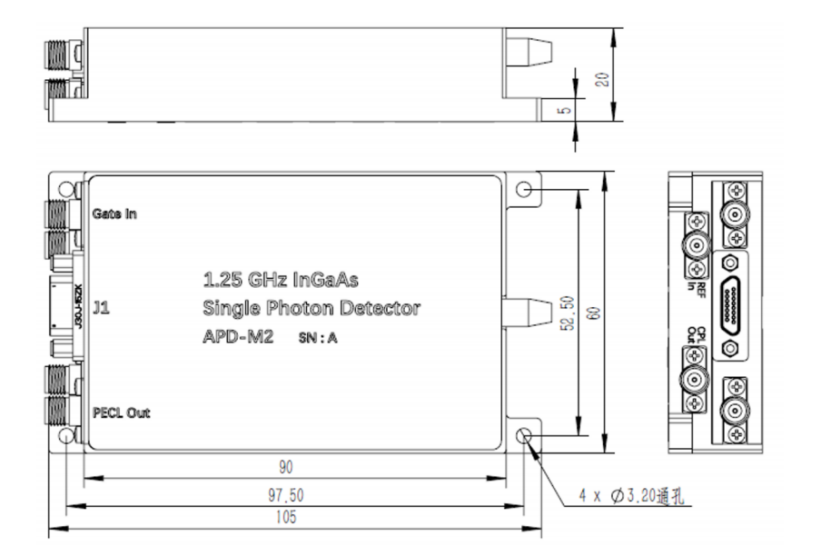

外形參數
